| نموذج | DTPQ-1650 | DTPQ-2150 |
| الحجم الأقصى للمنتج | L2500 * W1650 * H1200mm | L3000 * W2500 * H1200mm |
| سمك القطع | 2.0-200 ملم | 2.0-200 ملم |
| سكين القطع | 8500 ملم | 9400 مم |
| نظام التحكم | محول | محول |
| سرعة القطع | 0-25 م / دقيقة | 0-25 م / دقيقة |
| القوة الشاملة | 8.14 كيلو واط | 8.14 كيلو واط |
| البعد الشامل | L5800 * W3500 * H2400mm | L7800 * W4200 * H2400mm |
| الوزن الإجمالي | 2000 كجم | 2200 كجم |
تعتمد هذه الآلة على أحدث التقنيات الأجنبية لتحويل التردد وتنظيم السرعة ، وهي مناسبة بشكل أساسي للتقطيع الأفقي للترددات الرغوية.يأتي مع جهاز رقمي أوتوماتيكي بالكامل
يضمن نظام التحكم سهولة التشغيل والقطع الدقيق.

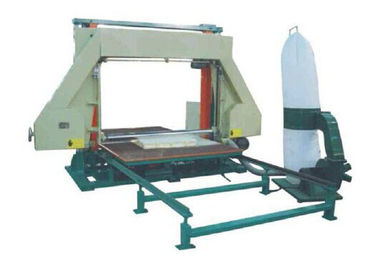

هيكل الآلة
تتكون هذه الآلة من قاعدة ، وحامل أدوات الحزام ، ومنضدة عمل ، وصندوق تشغيل كهربائي.
وتتكون قاعدة الماكينة من الأساس ، والعمود ، والأكمام المنزلقة ، والمسمار والجوز ، والحزمة ، ومفك البراغي ، إلخ.
يتكون حامل أداة الحزام من حامل الأدوات وعجلة قاطعة الحزام وجهاز القيادة الخاص بها وقاطع الحزام وصندوق القطع وآلية ضبط الميل والغطاء الواقي ، إلخ.
& تتكون طاولة العمل من منصة ، وعجلات توجيه ، وقضبان توجيه ، وأقواس ، وأجهزة محرك منصة ، ومخازن مؤقتة ، إلخ.
مبدأ العمل
1. بعد وضع الرغوة على المنصة ، يقوم محرك التشغيل على القاعدة ، جنبًا إلى جنب مع الحزام V ومخفض التروس الدودي ، بقيادة ترس ناقل الحركة والرف خلف المنصة للدوران ، بحيث تنتقل المنصة إلى الدليل السكك الحديدية وتمر عبر الاسطوانة بطريقة تبادلية.تم تجهيز كلا طرفي سكة التوجيه بمفاتيح سفر قابلة للتعديل ، بحيث يمكن للمنصة التحرك في اتجاه موازٍ ضمن نطاق المساحة المحددة مسبقًا لضمان التغذية والقطع المتوازيين.تم تركيب مخزن مؤقت بين المنصة وقضيب التوجيه لتقليل الاهتزاز الناتج عند تحرك المنصة.
2. يتم تثبيت عجلة قطع الحزام على حامل قاطع الحزام.يتعاون محرك الدفع مع بكرة الحزام V للتباطؤ ، ويدفع عجلة قطع الحزام للدوران ، بحيث يدور قاطع الحزام حول عجلة قاطع الحزام.تم تجهيز حامل سكين الحزام بعجلات طحن لسكين الحزام للحفاظ على حدة الشفرة.يتم التحكم في رفع وخفض مسند أداة الحزام بواسطة محرك محرك آخر.بعد إبطاء محرك الدفع بواسطة مخفض التروس ، يقوم محرك الدفع بتشغيل المسمار اللولبي مع التروس المخروطية في كلا الطرفين ، وبالتالي قيادة الجوز اللولبي الرئيسي والغطاء المنزلق المتصل بصامولة لولبية الرصاص لتحقيق حركة الرفع.مع حامل سكاكين.
3. يتم التحكم في الآلة عن طريق لوحة التشغيل.تم تجهيز لوحة صندوق التشغيل بمفتاح طاقة ، وأزرار تحكم متنوعة ، وأضواء مؤشر التشغيل ، بالإضافة إلى مقياس سمك ، وأزرار للأمام ، والخلف ، ومقاييس الإخراج ، وما إلى ذلك.
4. الآلة مجهزة أيضا بآلية تعديل ميل القاطع.عند قطع الرغوة بسكين ، يمكن تحديد زاوية الميل (الزاوية بين مستوى السكين والمستوى الأفقي) وفقًا لسمك وكثافة الرغوة.تتراوح القيم المشتركة للميل من -2 ° إلى + 3 ° ، على النحو التالي:
